Module d’identification avec pilotage de LED

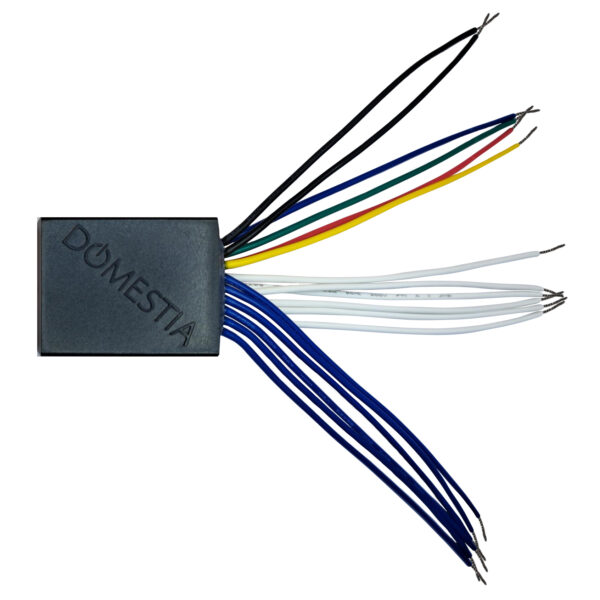

Module d’identification DMI-LED-006

Le module “DMI-LED-006” est un module d’identification prévu pour se loger dans un blochet d’encastrement.
Un module permet de raccorder 6 boutons poussoirs associés à n’importe quelle commande.
La réponse du module est en temps réel, il n’y a donc pas de perte d’adresse.
De plus, ce module permet le pilotage de LED pour avoir un témoin lumineux.

Ce témoin peut avoir comme modes :
• allumé quand la sortie associée est allumée, éteint quand la sortie associée est éteinte ;
• allumé quand la sortie associée est éteinte, éteint quand la sortie associée est allumée (permet de repérer le BP dans un couloir).

Installation :

Les modules peuvent être câblés au choix :
En bus ;
En étoile ;
Ou les deux simultanément.

Types d’entrées possibles :

Bouton poussoir “libre de fournisseur” fournissant un contact libre de potentiel.
Crépusculaire.
Détecteur de mouvements fournissant un contact libre de potentiel temporisé (arrêt de la détection pendant un certain temps).
Alarme donnant un contact libre de potentiel lors d’une intrusion. Par exemple, cela permet d’allumer toute la maison.
Toute autre entrée fournissant un contact libre de potentiel.

* nécessite une alimentation de 12V DC

Télécharger le mode d’emploi

Télécharger la fiche technique

Données techniques :

• Tension maximum des LED : 24 VDC.
• 2 fils noirs : bus non polarisé.
• 6 fils bleus : entrées libres de potentiel.
• 1 fil jaune : commun des entrées lib
• 1 fil rouge : alimentation positive des LED.
• 1 fil noir : alimentation négative des LED.
• 1 fil violet : bus RS485 ‘A’.
• 1 fil vert : bus RS485 ‘B’.
• 1 fil rouge : alimentation positive des LED (anodes communes).
• 6 fils blancs : retour des 6 LED (cathodes des LED).
• Encombrement : pour se loger dans un blochet d’encastrement de type profond.
